Sobriété de l‘inox

L’idée de base du tablier métallique s_enn tient en quelques mots : tout simplement faire mieux !

Nous avons développé la pièce maîtresse de ce store, c’est-à-dire les profilés du tablier, avec l’Institut Frauenhofer de Fribourg pour les Systèmes Energétiques Solaires. Ces profilés apportent une réduction optimale des besoins énergétiques du bâtiment. Grâce à sa transparence, le tablier permet de conserver une vision sur le monde extérieur.

Avec le tablier métallique s_enn, nous avons réussi à retravailler un grand classique : forte résistance au vent et esthétique intemporelle le caractérisent.

Laissez-vous séduire par son aspect discret et la forme caractéristique de ses profilés inox.

Les atouts du s_enn

  • Protection solaire : transparence optimale pour une vue sur l‘extérieur
  • Esthétique moderne en inox
  • Faible encombrement grâce à un petit diamètre d’enroulement
  • Poids réduit grâce aux profilés rollformés
  • Lumière du jour idéalement tamisée
  • Dépenses énergétiques réduites
  • Forte résistance au vent, conçu pour des bâtiments de grande hauteur

Upper West Berlin : toujours plus haut !

L’édifice Upper West Berlin est le nouveau symbole de la ville de Berlin. Avec une hauteur de 118 m et 33 étages, cette construction érigée en 2016 compte parmi les plus hauts bâtiments de Berlin. La tour, en raison de sa façade blanche surprenante qui donne l’impression d’une structure maillée, apparaît telle une sculpture.

Par sa conception métallique, s_enn vient parfaire l’esthétique de ce bâtiment. Le tablier inox hautement résistant au vent offre également une protection solaire efficace et une vision maximale sur l‘extérieur.

Les visiteurs du Skybar One Lounge, à une hauteur d’environ 110 m, peuvent ainsi profiter d’une vue époustouflante sur Berlin. Même lorsque s_enn est en position fermée, cette expérience reste impressionnante.

Fiable et efficace en matière de protection solaire et visuelle, s_enn habille des commerces, des surfaces de bureaux, ainsi qu’un hôtel situés dans Upper West Berlin.

Le projet

  • 1648 s_enn
  • 5100 m² de surface totale



Les architectes

  • Architecture et développemant urbain Langhof
  • Architectes KSP Jürgen Engel



Maître d‘oeuvre

  • Strabag Real Estate

Coloris standard du tablier

Coloris Inox

Caractéristiques techniques

Dès que la position du soleil atteint plus de 21° au-dessus de l’horizon, l’incidence directe de la lumière est considérablement réduite.



S_enn obtient une classe de résistance au vent jusqu’à 5* (soit 21 m/s), ce qui correspond à de violentes tempêtes. Ainsi s_enn bénéficie d’une stabilité au vent exceptionnelle par rapport aux stores extérieurs à lames horizontales et aux stores extérieurs textiles.

___

* en fonction des dimensions et de la configuration des lieux. Sous réserve de modifications techniques.

Grâce à l’obscurcissement qu’il procure, l’énergie solaire incidente diminue jusqu’à environ 95 %. Les dépenses de climatisation peuvent ainsi être fortement réduites.

Transparence optimale, permettant la vision de l’intérieur vers l’extérieur grâce à une ouverture de 21% environ.

Les micro-lames en inox peuvent être recyclées sans difficulté.

Caractéristiques

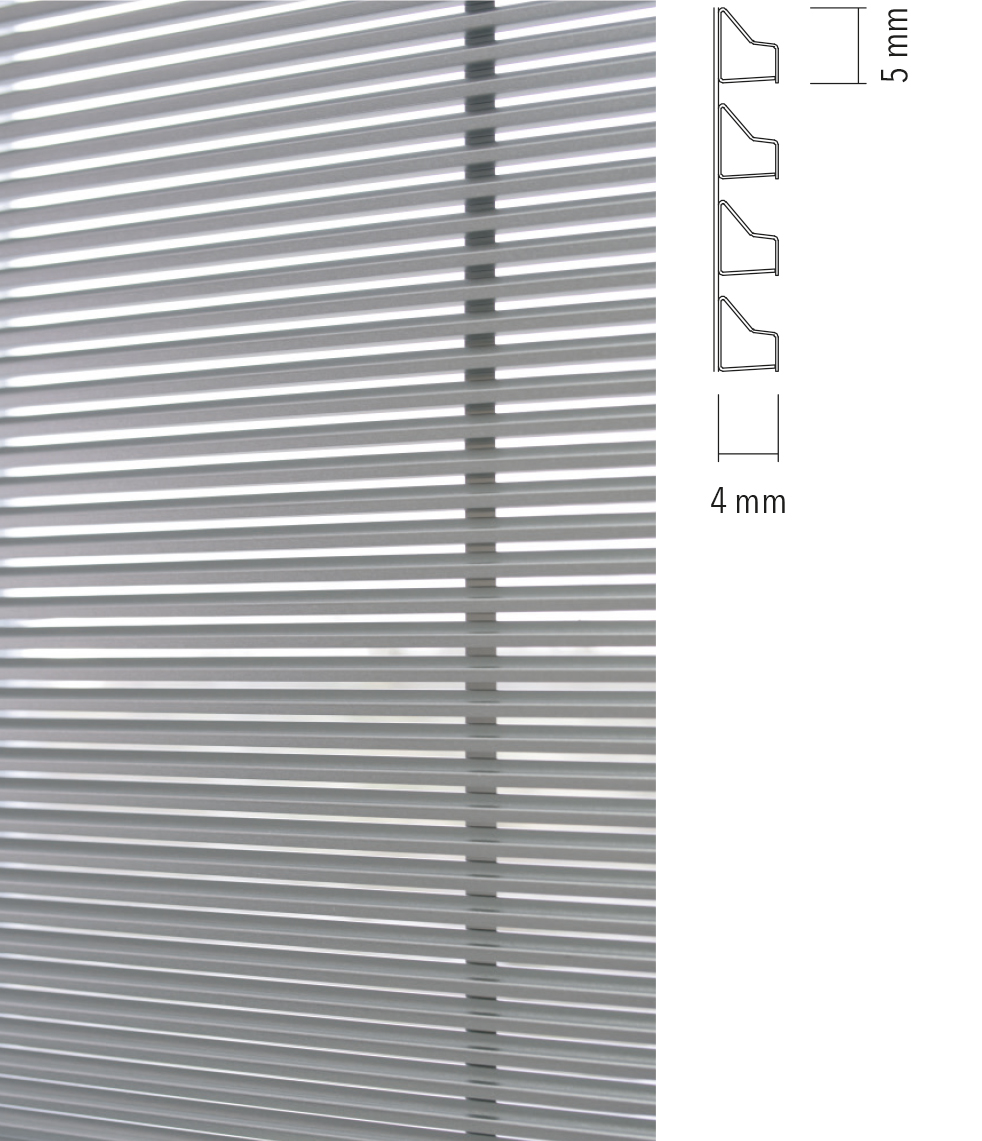

Coupe latérale, vue de l’extérieur

Matériau : tablier composé de micro-lames rollformées en inox

Largeur : min. 0,65 m, max. 2,70 m

Hauteur : max. 6,00 m

Surface : max. 14 m2

Poids du tablier : env. 4,2 kg/m²

Réduction des apports énergétiques : gtotal = 0,16 (1),  gtotal = 0,10 (2)

Stabilité au vent : classe de résistance au vent jusqu’à 5*

Manoeuvre : moteur tubulaire 230 V

Automatismes de protection : capteur vent et capteur de givre



___

(1) Tablier s_enn en association avec un vitrage de protection thermique (valeur g du vitrage selon norme EN 410 : 0,53)
(2) Tablier s_enn en association avec un vitrage de protection solaire (valeur g du vitrage selon norme EN 410 : 0,36)

* en fonction des dimensions et de la configuration des lieux
